Vías temporales & Plataformas de trabajo refozadas con geomallas
en la construcción de parques eólicos

Mejorar el subsuelo con geotextiles para e desarrollo en la producción de energia eólica

La energia eólica se volvió una importante fuente de energia renovable para alcanzar los objetivos de protección del clima y crear una independencia al uso de combustibles fósiles.

Un gran desafío en la construcción de turbinas eólicas y parques eólicosson los subsuelos de de baja capacidad de carga usados como áreas de estacionamiento, pistas de acceso y áreas de logística para los componentes pesados y los vehículos de construcción. Por eso, nuestros ingenieros de planificación tienen como misión encontrar la solución ideal para cada proyecto, teniendo en cuenta la conservación de lo recursos y la estabilidad estructural. Los geotextiles y las geomallas pueden servir como un apoyo para volver más seguras y sustentables la construcción de las vias de acceso, zonas de montaje, estacionamiento de las grúas. Además que su uso puede reforzar las zonas de almacenamiento temporal de los componentes pesados, como los monopilotes.

Puede contar con nuestras excelentes geomallas, geotextiles y soluciones de sistema siempre que sea necesário trasnportarse por encima de suelos blandos. Confí en nuestros muchos años de experiencia, de nuestra producción de punta y de nuestra garantía de calidad. Estamos ansiosos de poderlos apoyar en la planificación, cálculo, mestrado y ejecución de sus proyectos relacionados con la contrucción de turbinas eólicas y parque eólicos.

El icono muestra una mano y una planta
Conservación de los recursos naturales y de los paisajes
El icono muestra una flecha que representa la reducción de CO2
Menos emisiones de CO2 debido a la reducción de uso de matérias primas
El icono muestra un camión
Menos transporte debido a la reducción del espesor de la capa de base
El icono muestra un rollo geoconductor y su anchura
Minimizacion de las pérdidas por sobreposición gracias a las grandes dimensiones de los rollos
El icono muestra un casco y gafas de seguridad
Máxima seguridad debido al método de concepción establecido
El icono muestra una excavadora desmontando los geosintéticos
Fácil desmonatje debido a la alta robustez de los geosintéticos

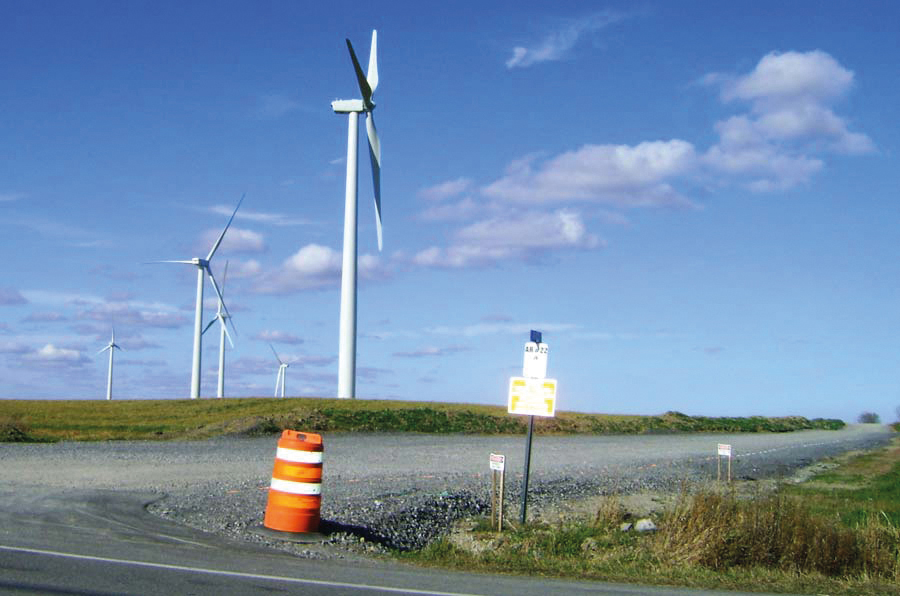

Carreteras de acceso a parques eólicos

Refuerzo de bases con geosintéticos

Durante la construcción de parques eólicos, no sólo es de gran importancia la estabilidad de las grúas y las turbinas, sino también la seguridad de la ruta de acceso. Para transportar los distintos componentes de la turbina eólica a su emplazamiento final, a menudo se utilizan caminos rurales y forestales ya existentes. Éstos suelen tener poca capacidad de carga y no son adecuados para la circulación de vehículos pesados de construcción y transporte. Nuestras geomallas y geotextiles pueden utilizarse allí donde se requiera un refuerzo temporal o permanente del suelo. El uso de geosintéticos permite aumentar la capacidad de carga y garantizar la transitabilidad. En comparación con los métodos de construcción convencionales, como la estabilización con cal o cemento, nuestras geomallas Basetrac y Fortrac son muy económicas, sostenibles y extremadamente duraderas. En el caso de una solución temporal, también pueden desmontarse fácilmente gracias a su robustez.


Planteamiento de desafíos

  • Reducción del espesor necesario de la capa de base
  • Evitar la pérdida de material de la capa de base
  • Aumento de la capacidad de carga
  • Reducción de la profundidad de las roderas
  • Reducción del impacto sobre el suelo como recurso protegido



Basetrac en el mundo del refuerzo de bases

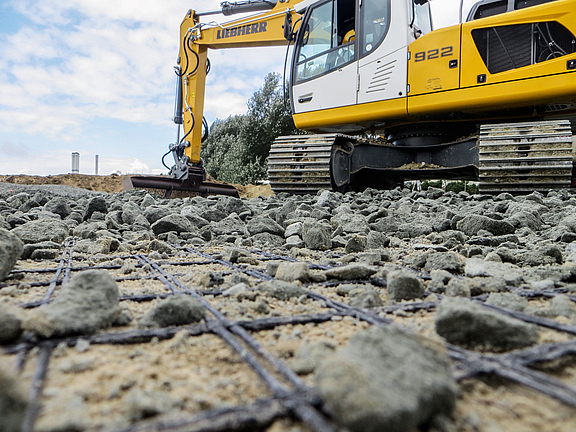

Una excavadora distribuye el material de relleno sobre la geomalla instalada

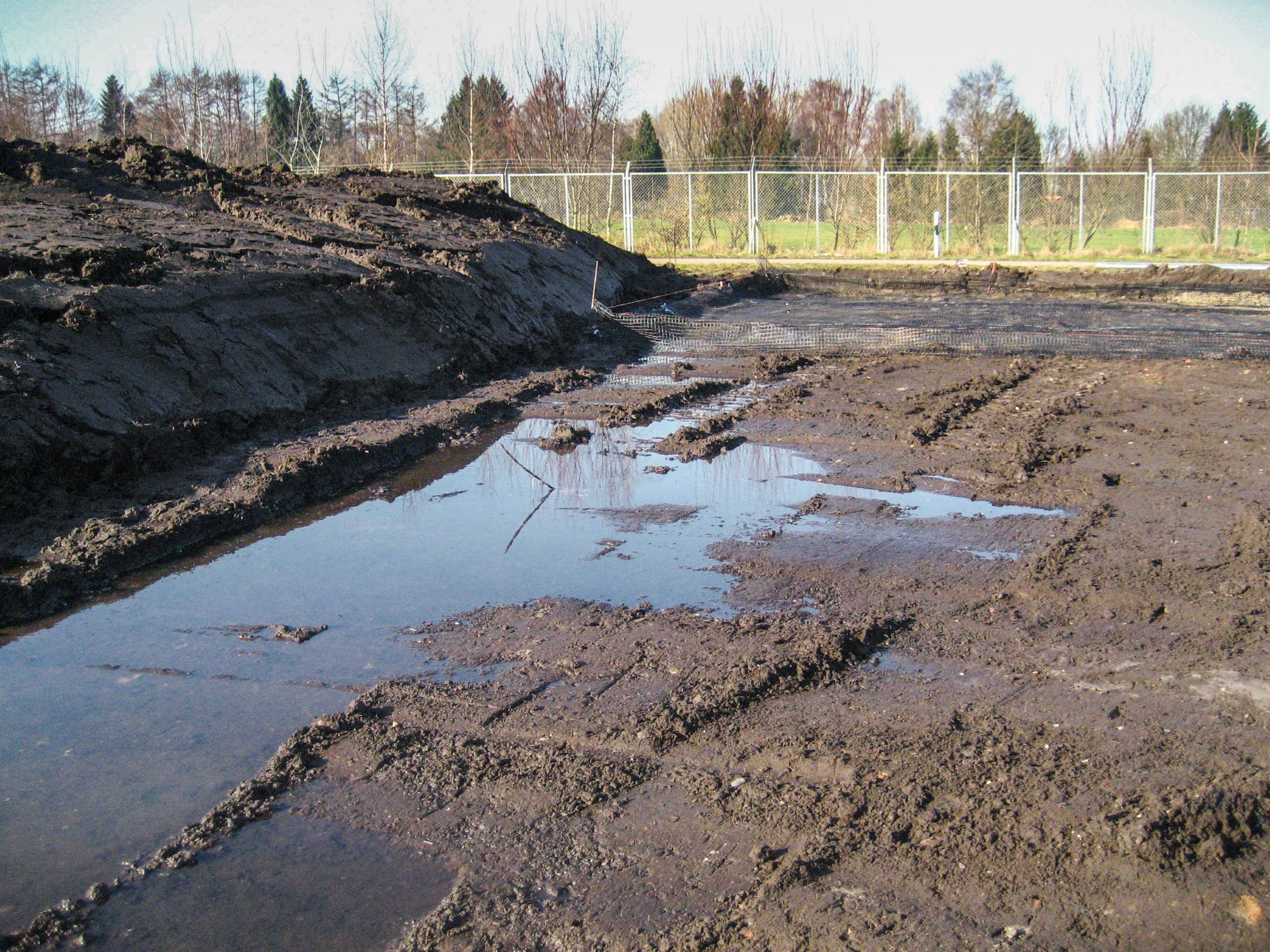

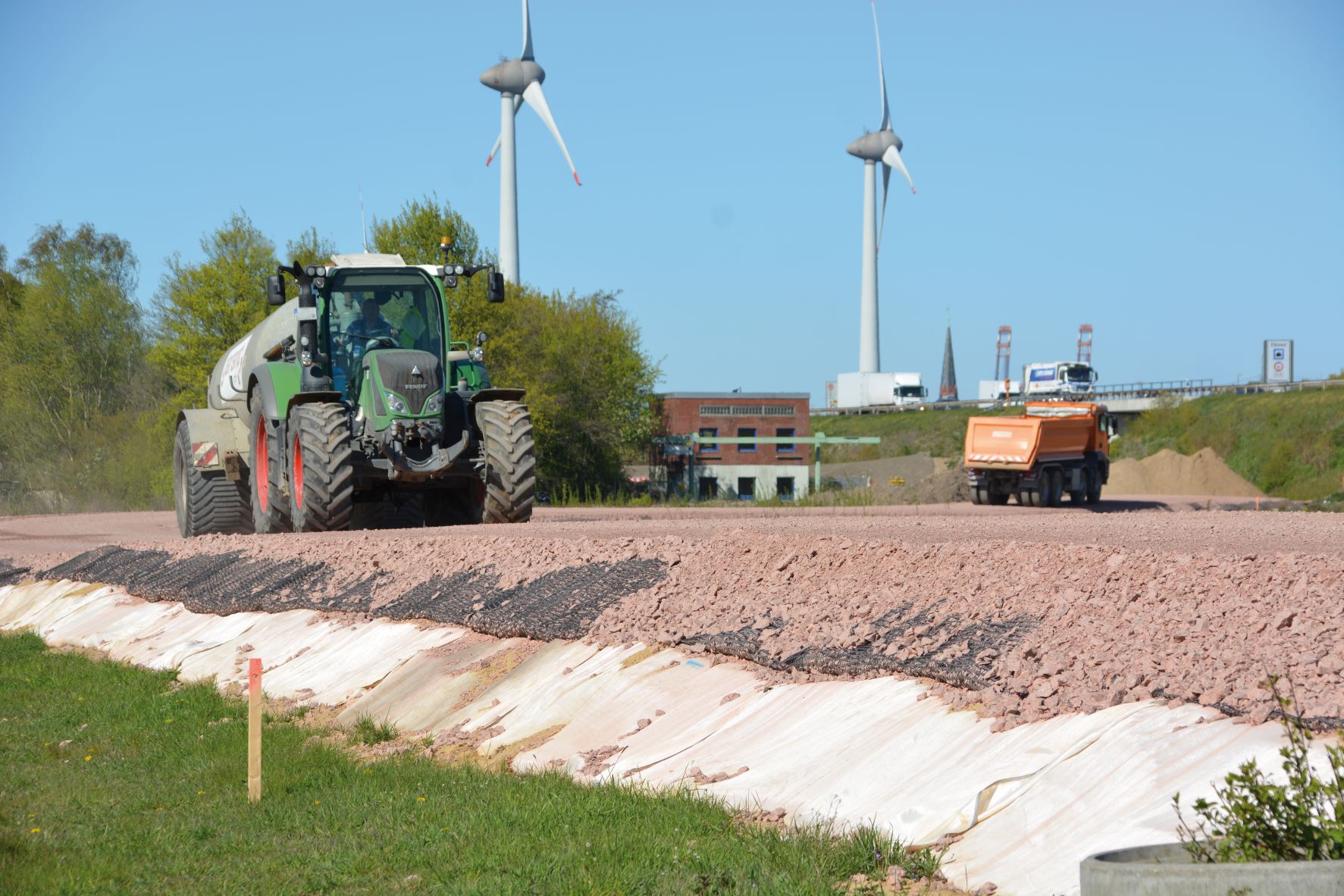

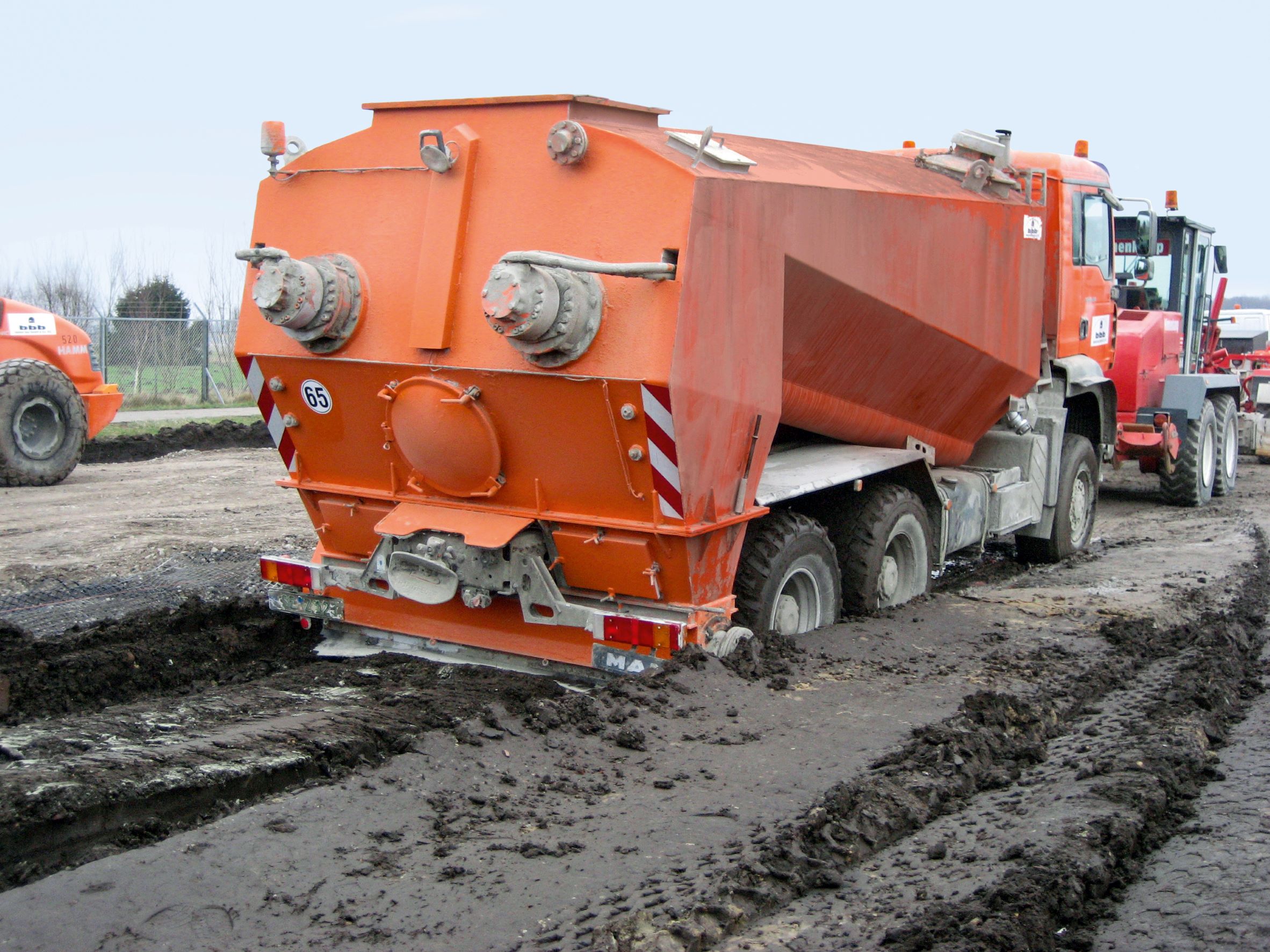

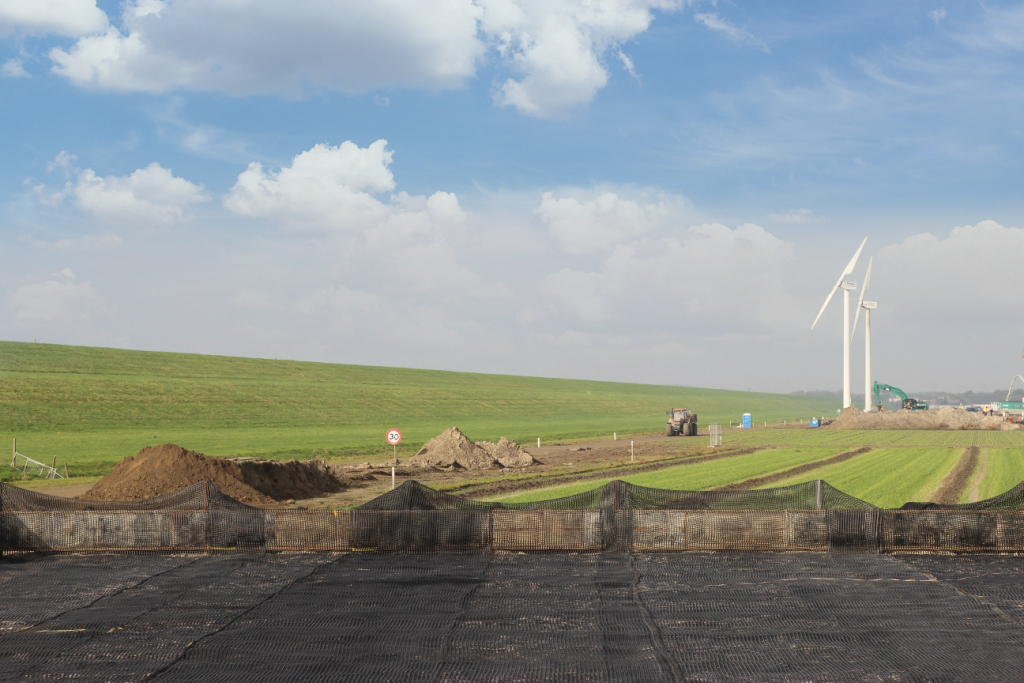

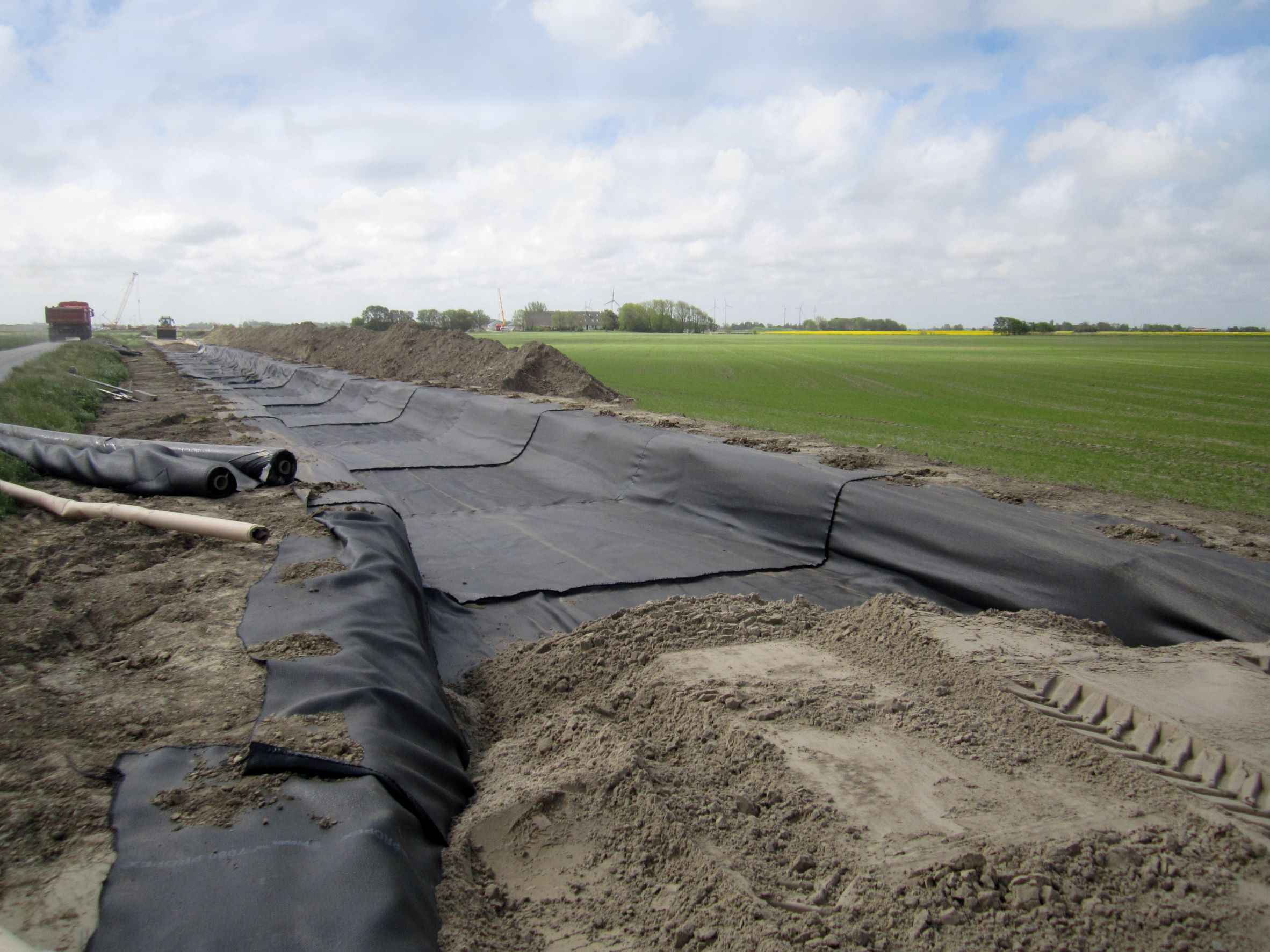

Superficie del suelo con baja capacidad portante debido a la formación de charcosConducción de vehículos pesados de construcción sobre suelos con baja capacidad portanteUn tractor circula por una carretera de construcción provisionalVias temporales reforzadas con geosintéticos biaxiales

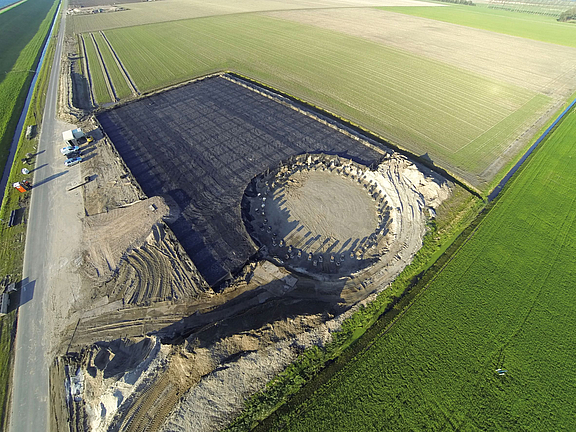

Plataforma de trabajo de la grúa reforzada con geomallas

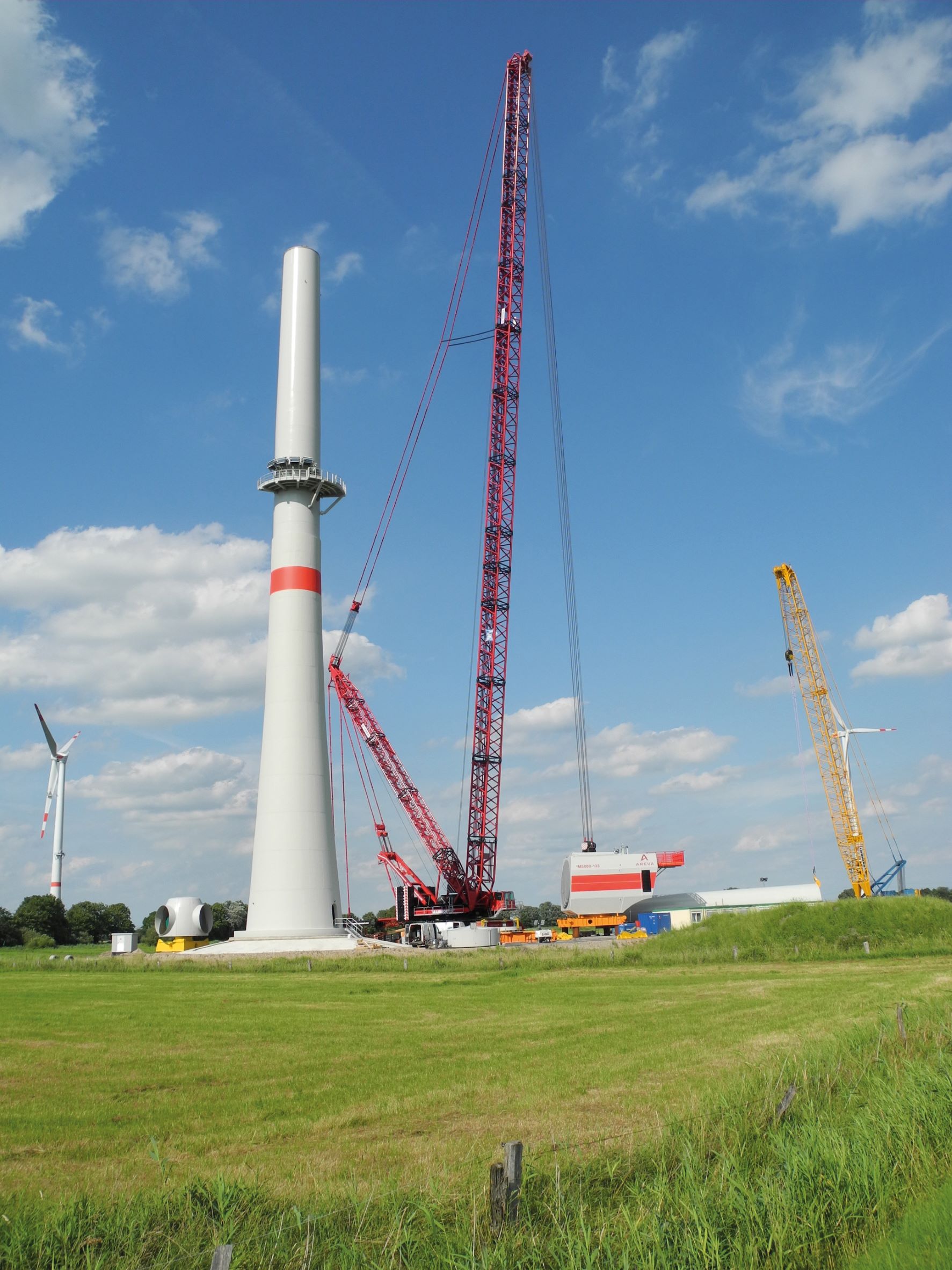

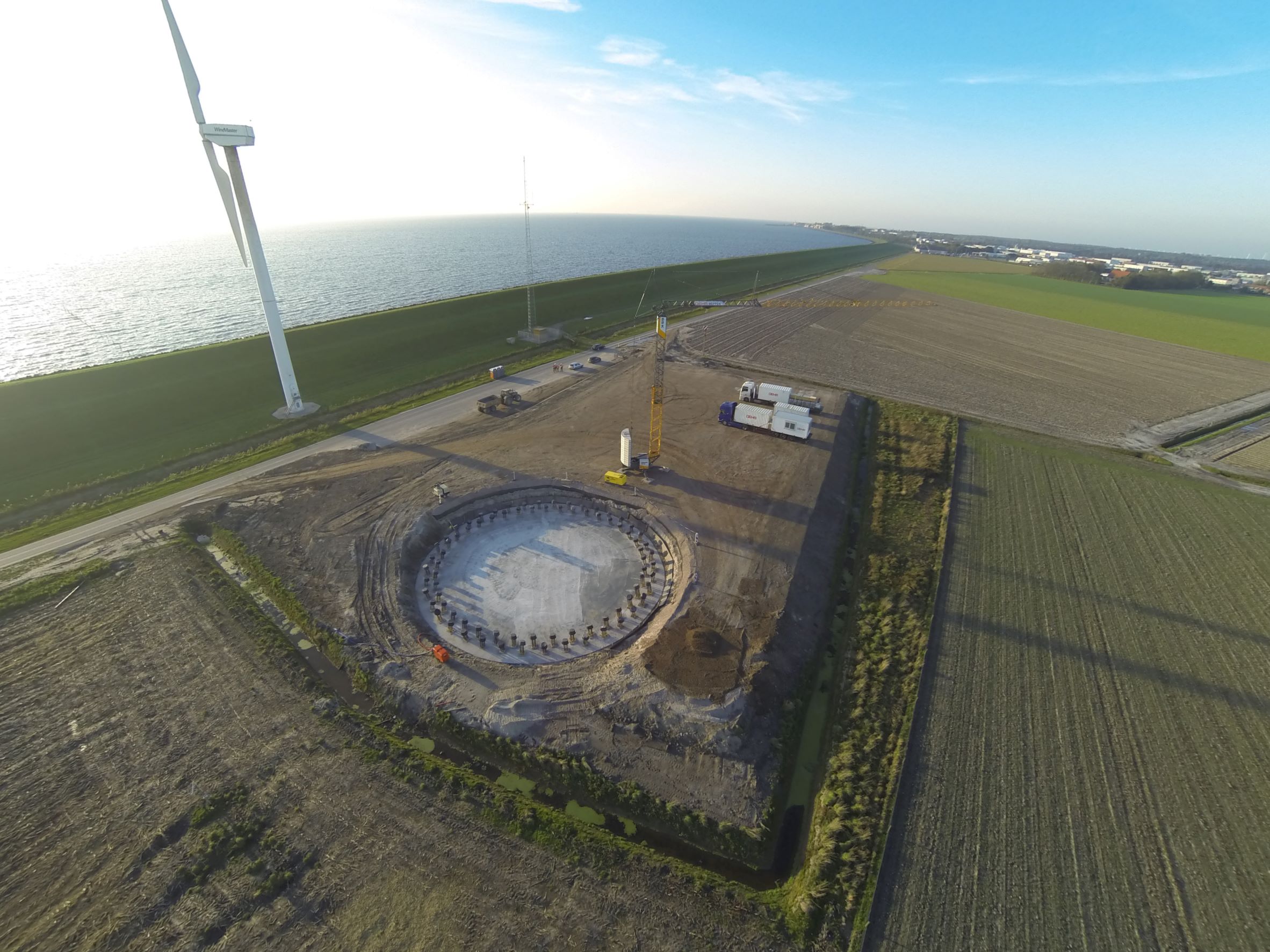

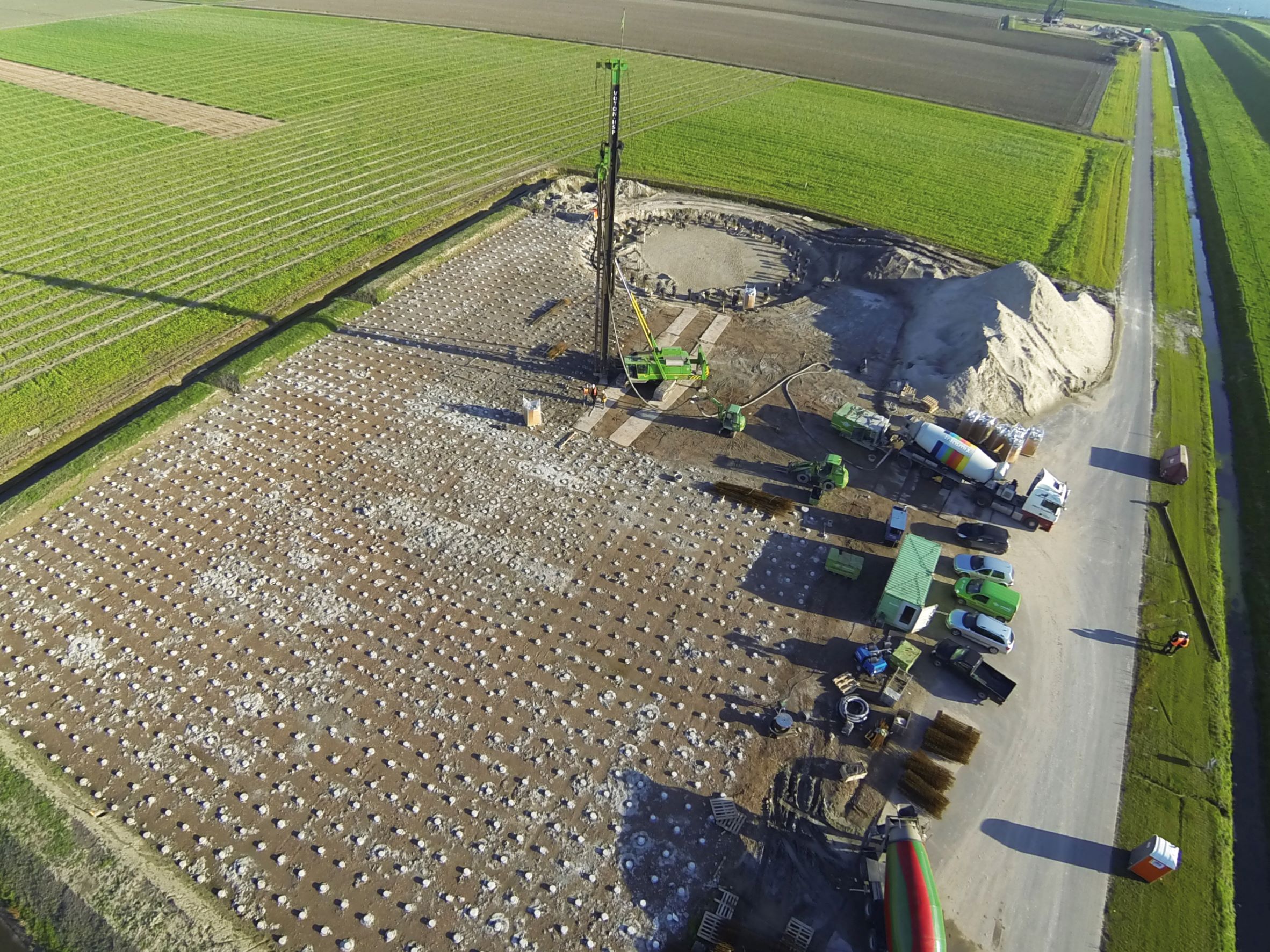

Gráfico del mecanismo de falloMontaje y emplazamiento de la grúa del parque eólico ZuidwesterUna grúa eleva la góndola hasta el aerogeneradorInstalación de la geomalla Basetrac Grid en suelos con baja capacidad portantePlataforma de trabajo de la grúa reforzada para el inicio de la construcción del aerogenerador en Windpark ZuidwestWindkraftanlage im Windpark Zuidwest

Plataformas de trabajo de la grúa y zonas de montaje

Refuerzo de estructuras de ingeniería sometidas a grandes cargas

Las plataformas de montaje y trabajo de las grúas representan un reto importante en la construcción de aerogeneradores. Los emplazamientos previstos para la construcción de las plataformas de trabajo suelen tener una capacidad de carga muy baja, por lo que la estabilidad estructural de las grúas y los equipos pesados de construcción no está garantizada debido a las elevadas cargas y los efectos centrados. Para cumplir las estrictas normas de seguridad en la construcción de parques eólicos se requiere un diseño geotécnico complejo. El bajo asentamiento total admisible y la torsión angular para grúas móviles y sobre orugas, inferior al 2 %, también plantean grandes exigencias a la planificación y ejecución de la superficie de cimentación. El uso de geosintéticos como refuerzo horizontal mejora significativamente la estabilidad estructural y la capacidad de servicio de las superficies sometidas a grandes cargas. La combinación con elementos de apoyo verticales puede aumentar esto aún más.


Ventajas del refuerzo horizontal

  • Máxima seguridad gracias a las capas de refuerzo de alta resistencia y baja fluencia en dirección longitudinal y transversal
  • Aumento de la seguridad de rotura de la base gracias al mayor ángulo de distribución de la carga y al equilibrio de las fuerzas
  • Compensación de las condiciones no homogéneas del subsuelo y reducción de asentamientos diferenciales inaceptables
  • Redistribución de las cargas verticales de la plataforma de trabajo y de las fuerzas de propagación



Nuestros métodos de cálculo

Zonas de almacenamiento y plataformas de apoyo para componentes pesados

Estabilización geotextil de subsuelos con baja capacidad de carga

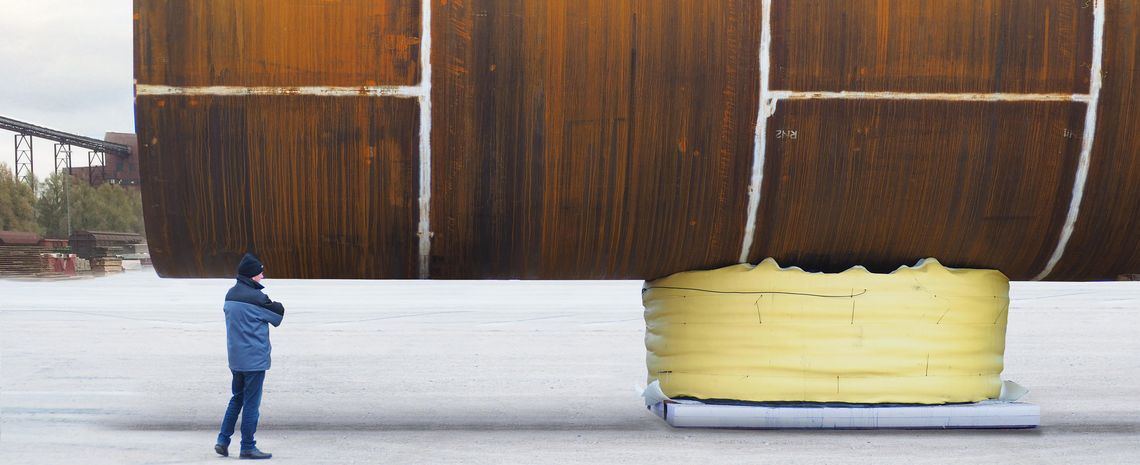

Además de las plataformas de trabajo y viales de acceso, durante la construcción de los parques eólicos terrestres y marinos siempre es necesario el almacenamiento provisional de componentes pesados. Con nuestras soluciones geotextiles, se mejoran los subsuelos con baja capacidad portante para que puedan almacenarse incluso componentes extremadamente pesados, como las torres de los aerogeneradores marinos. El refuerzo geosintético del suelo aporta una alternativa a la costosa sustitución del suelo o a otros métodos de construcción convencionales para la estabilización del suelo. Fortrac Heavy Load es una alternativa flexible para fabricar apoyos para las pesadas piezas de acero y hormigón. El sistema de geomallas Fortrac, tejido y suelos locales granulares como material de relleno está diseñado para el almacenamiento de componentes extremadamente pesados.


Beneficios

  • Soporte seguro de componentes con cargas extremadamente elevadas mediante el uso de productos de refuerzo geotextil de alta resistencia a la tracción
  • Las superficies de apoyo reforzadas con geotextil pueden cargarse inmediatamente después de su finalización
  • Reducción de los asentamientos diferenciales incluso en condiciones de subsuelos difíciles
  • Muy buena transitabilidad gracias al comportamiento dúctil y al mismo tiempo poco deformable del sistema

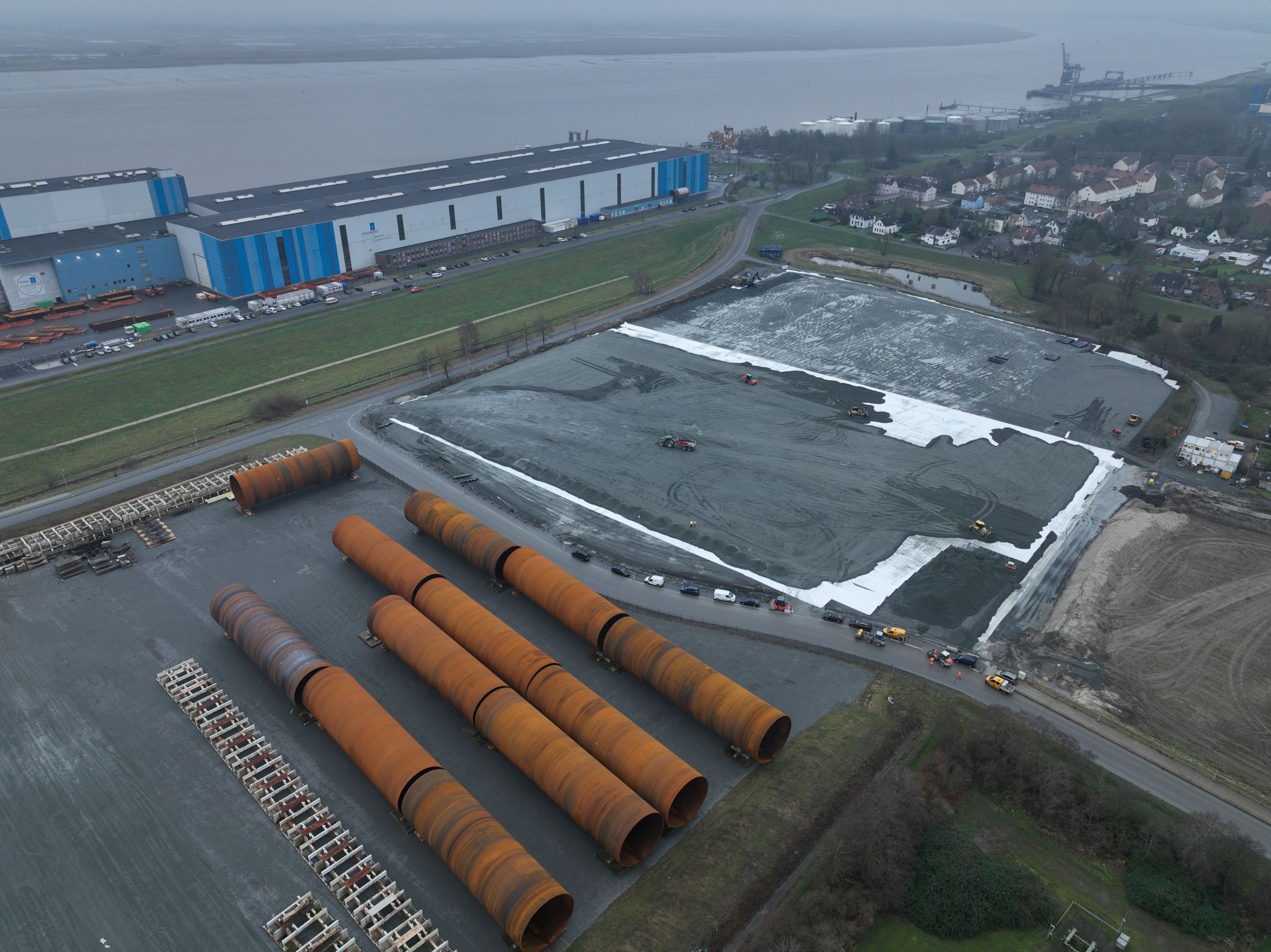

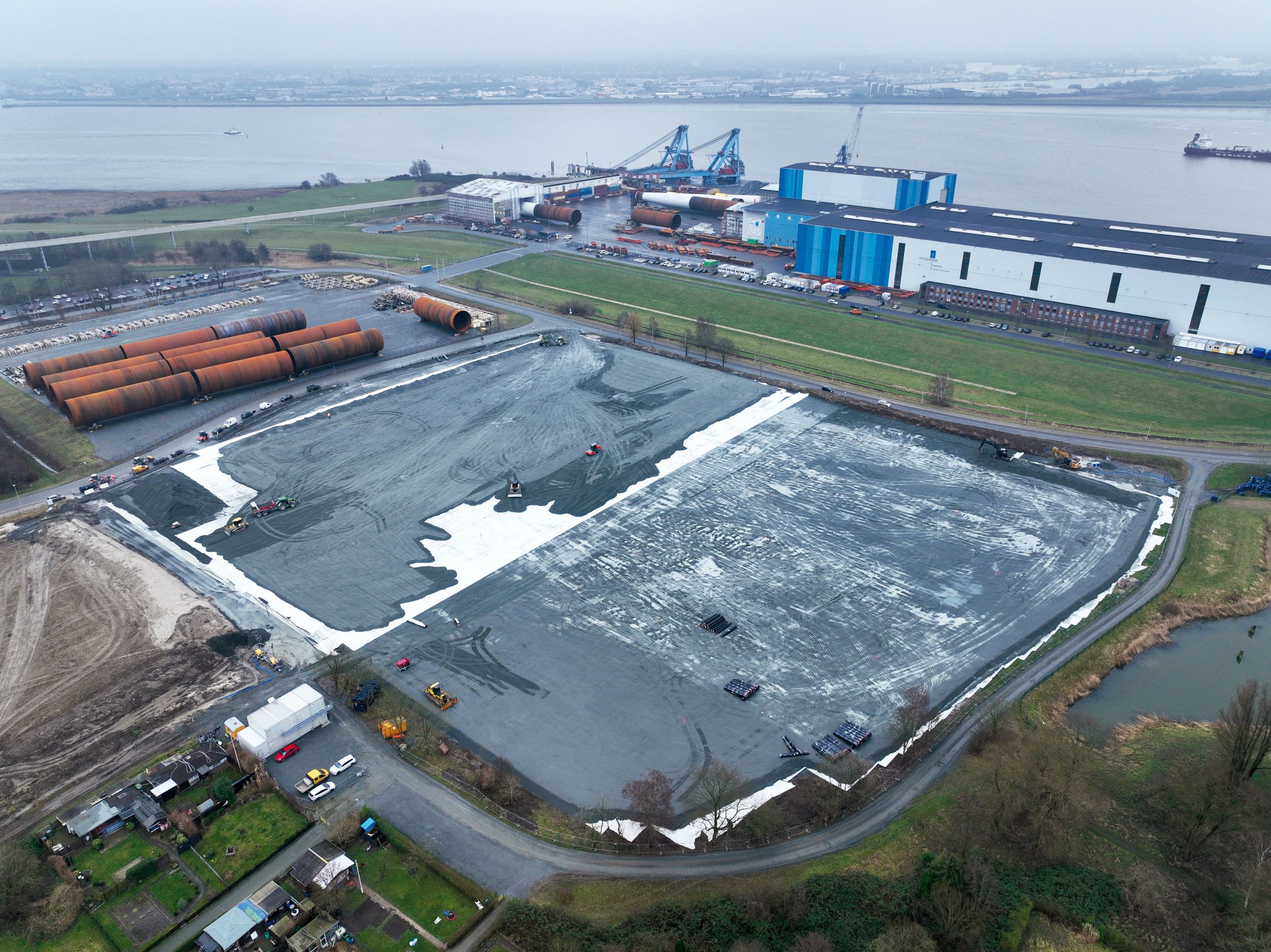

Apoyos para las torres en Steelwind Nordenham

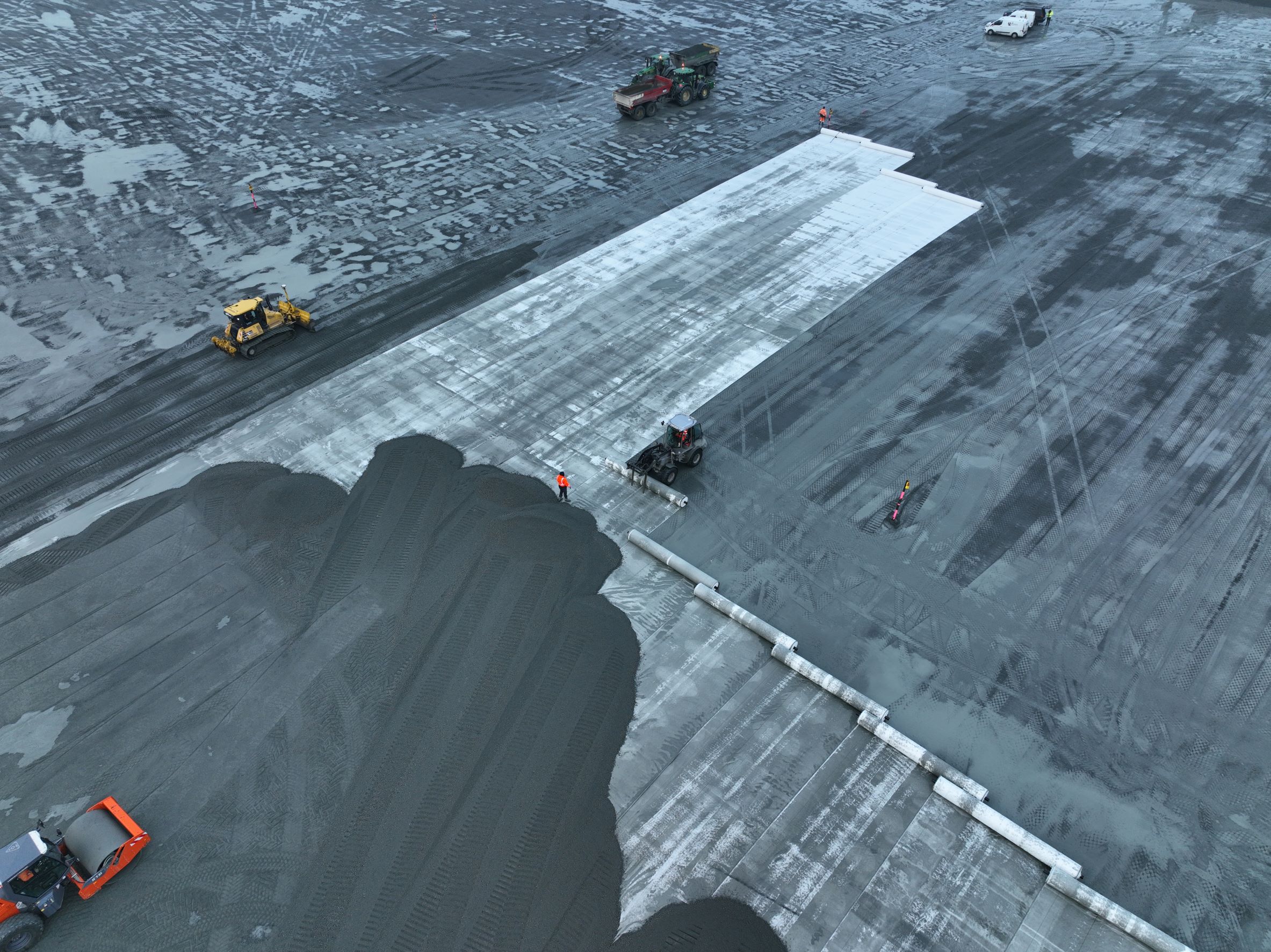

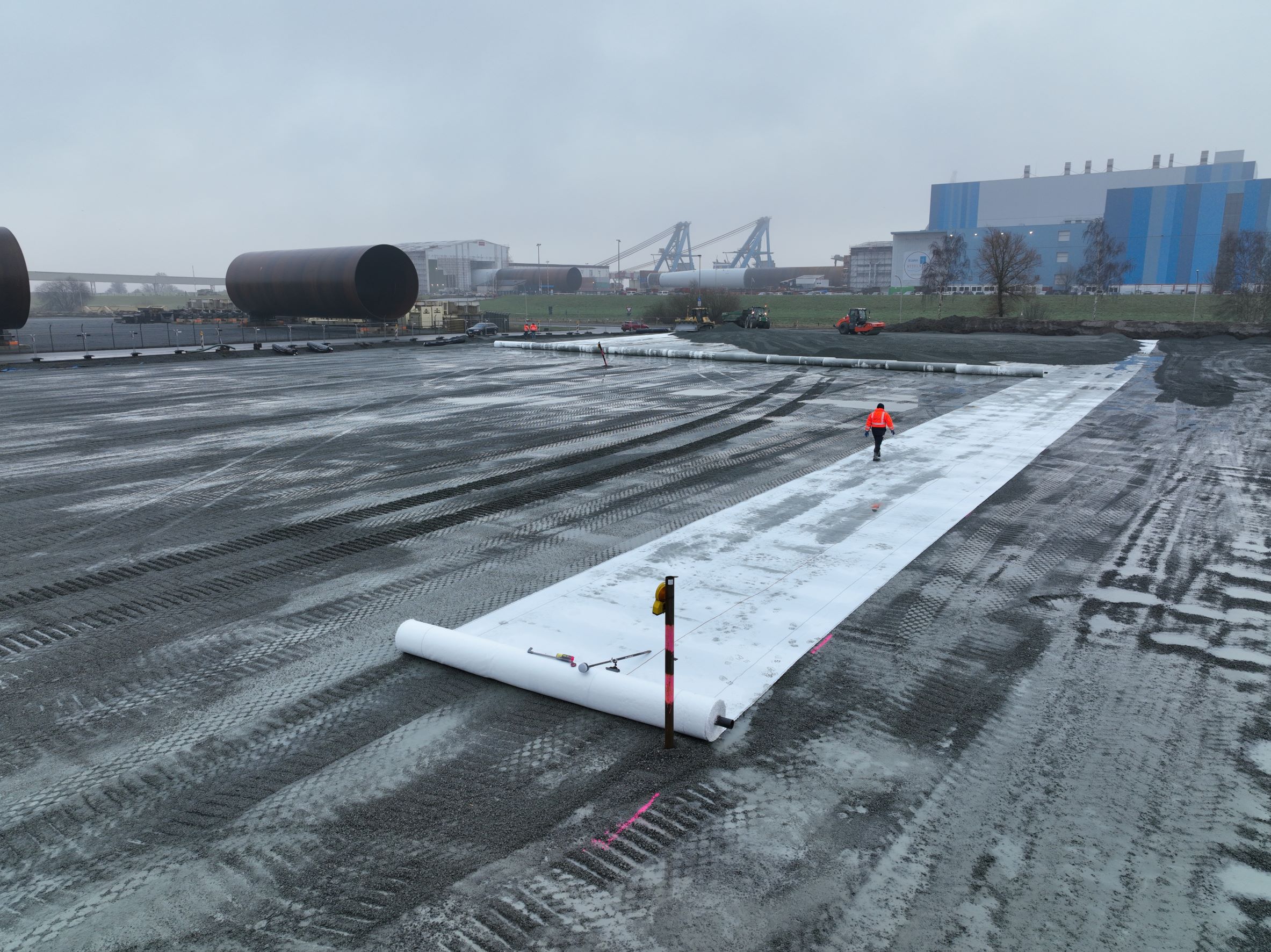

Instalación del geotextil Stabilenka para el refuerzo del sueloFortrac Heavy Load soporte de turbinasInstalación de geotextil tejido Stabilenka para el refuerzo de la superficie de apoyo de las torresInstalación de geotextil tejido Stabilenka en la zona de acopio de Steelwind

Servicios HUESKER

Métodos de diseño consolidados y muchos años de experiencia

Los servicios de HUESKER comienzan con el asesoramiento individual en la fase de planificación y terminan con el apoyo durante la ejecución in situ. Nuestros experimentados especialistas llevan a cabo análisis de estabilidad estructural utilizando métodos analíticos y numéricos en 2D y 3D. De esta manera, se desarrollan junto con usted soluciones de proyecto ecológicas y económicamente sensatas y seguras. Descubra más sobre los Servicios HUESKER.

Investigación del fallo de taludes mediante métodos de cálculo analítico

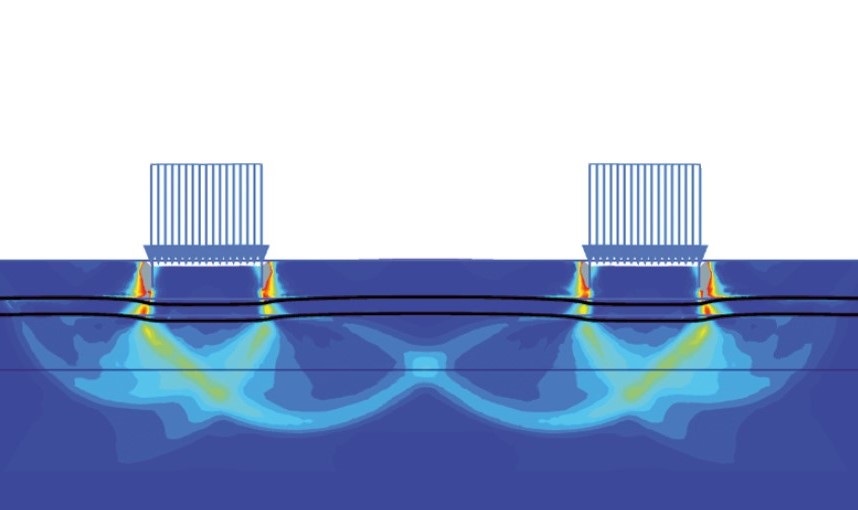

Mecanismo de fallo representado por esfuerzos cortantes desviatorios (MEF)

Distribución de la fuerza de tracción en las capas horizontales de refuerzo




Resumen de nuestros servicios

  • Planes de instalación individuales, así como bocetos e instrucciones de instalación

  • Asesoramiento técnico y dimensionamiento para su reto individual

  • Transferencia internacional de conocimientos sobre soluciones y técnicas basadas en las mejores prácticas

  • Certificados y homologaciones como BAM, BAW, BBA, IVG y SVG

  • Instrucciones de obra y suministro de ayudas para la instalación

  • Textos propuestos para licitaciones

Métodos de Elementos Finitos (MEF)

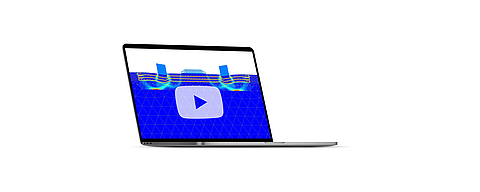

Descubra nuestro VideoCast sobre MEF

El método de los elementos finitos (FEM) es un procedimiento numérico utilizado en investigaciones de resistencia y deformación. HUESKER utiliza este método, entre otras cosas, para investigar las complejas interrelaciones de tensiones elevadas y alternantes en la huella que producen las grúas. Nuestro Videoconferencia muestra cómo se aplica el método de los elementos finitos en el análisis de estructuras reforzadas con geosintéticos.



Ver VideoCast sobre MEF

Geosinteticos en uso

Interacción flexible y robusta

El uso de geosintéticos en el refuerzo de capas de base es versátil. Nuestras geomallas y geotextiles cumplen funciones de refuerzo, separación y filtrado, lo que aumenta la capacidad portante de la capa de base y mejora la transitabilidad. Además, la profundidad de las roderas y el espesor de la capa de base pueden reducirse considerablemente. Las geomallas Fortrac, los geotextiles Stabilenka y Stabilenka Xtreme y los geocompuestos Basetrac Duo-C son especialmente adecuados para su uso en la construcción de parques eólicos, donde HUESKER se especializa en el refuerzo de los víales de acceso y la creación de plataformas de trabajo seguras para grúas y zonas de acopio. Nuestras geomallas Fortrac aportan una interacción muy elevada que sólo poseen los geosintéticos flexibles.

Una buena flexibilidad de interacción se caracteriza por la perfecta interacción de macro, meso y micro enclavamientos, así como por una gran adaptabilidad al suelo. Debido al aumento de la superficie de contacto, el comportamiento compuesto o la interacción entre el suelo y el refuerzo mejora significativamente.



Ver video sobre la flexibilidad de interacción

Flexibilidad
del compuesto

Micro-imbricaciónMicro- interbloqueo
Meso-imbricaciónMeso- interbloqueo
Macro-ImbricaciónMacro- interbloqueo
Adaptabilidad a todas las irregulares del terrenoAdaptabilidad a todos los terrenos irregulares

BaseCalculator

Encuentre fácilmente la solución correcta

La calculadora de capas de base, disponible en línea, calcula por usted el espesor necesario de la capa base para las zonas de tráfico. Con unos pocos clics, el software le ofrece sugerencias para seleccionar los geosintéticos HUESKER adecuados y le proporciona información sobre el ahorro de material de la capa base. Le ofrecemos este servicio de forma gratuita y sin necesidad de registrarse.


Calcular la capa base ahora
